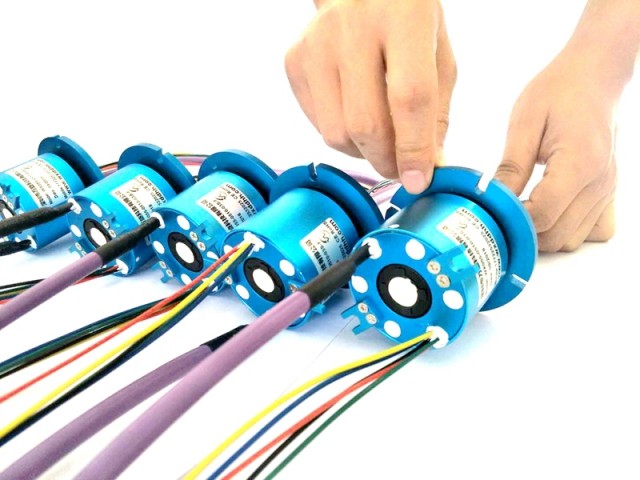

CAN总线 电流线法兰导电滑环

CAN总线 电流线法兰导电滑环
浏览量:1237 上传更新:2019-01-02
CAN总线 电流线法兰导电滑环

如何选型:

以标准型号WX110-FL0610-12S为例,“WX”表示公司代码,“110”表示法兰外径为110mm,0610表示该型号可以传输6路10A电流(可选做倍率*10A),12S表示可以同时传输12路2A(可达5A)信号,客户可以根据自己的设备需要传递的电流或信号通路数、类型等参数来选择对应产品型号。如果标准型号列表中没有符合你要求的滑环,或者要求防水或高温下运行,可以联系万旋科技进行定制。

举例说明:
WX110-FL0610 FL表示法兰滑环,法兰外径110、共有6个通路,每路可以传输10A电流;FL:表示带法兰 。


WX110-FL0620 FL表示法兰滑环,法兰外径110、共有6个通路,每路可以传输20A电流;FL:表示带法兰 。



WX110-FL18s FL表示法兰滑环,法兰外径110、共有18个通路,支持18路(每路)5A信号; FL:表示带法兰 。


*提示:10A电流环并起来可作为倍率*10A电流环使用,比如:2环10A并起来做作为1路20A使用.
可非标定制:
1.可定制转子和定子的出线方式及出线长度。
2.由于结构的限制,可按照指定长度或者高度或者外径定制。
3.可支持200路功率电流或者信号。
4.可选航空插头,端子和热缩管。
5.安川,松下,西门子等伺服系统信号,功率线以及编码器线混合滑环。
6.可混合高速率数据传输(包括以太网,USB, RS232,RS485,Profibus, CanBUS,CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherCAT等各类工业总线)。
7.温控信号,热电偶信号混合。
8.防震,高温等特殊环境定制。
9.可与气压、液压旋转接头混合一体气电液滑环。
10.高温定制可达300度。
11.高压可定制到100kV。
12.高速12000RPM。
13.电流可到1000安培(A)。
14.防水,水下模式可选,IP65,IP68 可选。
15.不锈钢壳体要求。

可选项:

1.导线长度;
2.防护等级要求;
3.高温环境下;
4.可选法兰安装;
5.外壳材质选择;
6.转速;
7.导线接航空插座;
8.出线方式等。

产品特点;

1.WX110-FL系列滑环是带连接法兰的一系列滑环的总称, 实心滑环,中心无通孔, 适用于法兰端面安装。

2.由于中间无通孔,在同样的外径大小的前提下,可以实现更多的路数和更大的电流。
3.此类产品由于内部空间充足,在内部走线和特殊屏蔽模块设计方便,更稳定可靠。

4.通常此类产品用于定制各类敏感信号或者编码器信号
