导电滑环作用

导电滑环作用
浏览量:1928 上传更新:2019-03-11

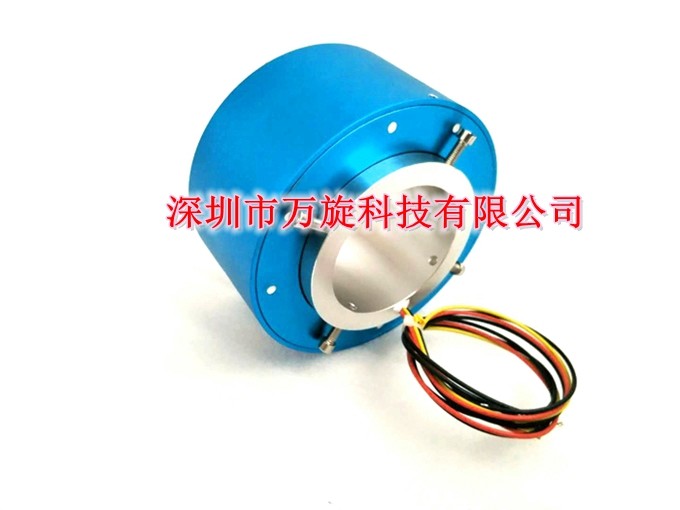

导电滑环也叫:集电环、电气旋转接头、滑环、集流环、回流环、线圈、换向器、转接器;属于电接触滑动连接应用范畴,实现两个相对转动机构的图像、数据信号及动力传递的精密输电装置。

导电滑环是利用导电环的滑动接触、静电耦合或电磁耦合,在固定座架转动部件与滚动或滑动部件之间传递电信号和电能传递的精密输电装置。应用于要求提供无限制、连续或断续旋转的设备上,提供多通路的旋转动力、数据的机电系统。其大大简化系统结构,避免导线在旋转过程中造成扭伤。

首先导电滑环在结构设计上要保证接触可靠,保证所有的线路连续接通。导电滑环组件是由滑环体、电刷组件、固定支架、深沟球轴承等几大重要部件构成,其每个部件的设计和制造工艺都会影响到滑环的使用寿命。


其滑环芯轴导电环材料通常是采用紫铜、黄铜等材料,在导电环表面上还需镀多层贵金属物质,起到减少阻抗使金属体在瞬间能迅速导通延长滑环耐磨寿命和降低电器噪音等优点,为保证电刷与导电滑环的导电环充分接触,导电环又被设计成“U”形环。另外其内部的电刷组件采用的是贵金属合金丝加工成型.电刷材料有:铍铜、银镍合金、金镍合金、银石墨和铜石墨合成的电刷,电刷丝是靠弹性压力与“U”形环槽的滑动接触,以此来传递信号及电流的导通。

因此,要求电刷所用材料的导电性能要非常好,弹性压力对滑环的压强要适当,减小滑环的偏心和晃动偏差、耐磨性好、摩擦力矩小、便于维护。还要考虑屏蔽、阻抗匹配、噪声电压等。

滑环一般应用于机器人、雷达天线、风力发电、雷达系统、舰艇系统、火控系统、车辆系统、光电经纬仪、直升机、飞机、无人机、卫星、飞船、潜艇、无人潜水器、石油平台、声纳探测设备、水听器、医疗CT、工业机器人、高空气球、包装设备、周视平台、视频监控系统、物料输送系统、远程机械遥控、工业传感器等高速视频、数字、模拟信号的传输和控制。
