我们现在看到的就是一个小滑环在机械设备中起到的作用，外径仅仅12.5mm ，我们滑环都是以毫米为计算单位，不仅仅是可以旋转导电，还可以过USB 视频 网线等。

先来介绍滑环什么是微型滑环

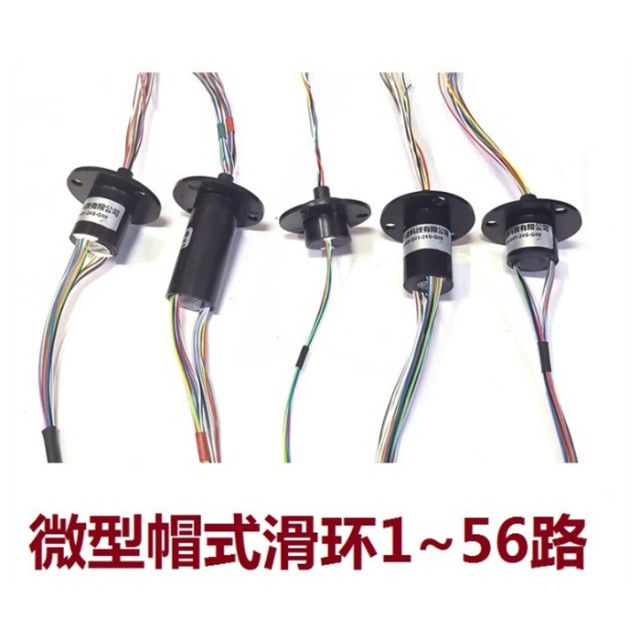

微型滑环是一个可以从固定装置传输电流、数据信号到旋转装置的机电部件，也称之为导电滑环，电刷，集电环，旋转电气关节或电气转头。帽式滑环，就是外形看起来像帽子一样的滑环。帽式滑环外带法兰盘，主要是通过法兰盘的上的几个固定孔来跟客户的设备配合安装，所以帽式滑环一般都是外层固定，内轴转动的一种结构。

紧凑型帽式滑环是一种标准无架的产品，每个旋转触点都采用纯金材质，质量可靠，工作寿命长。运转速度高可达300RPM，可混合不同安培数和电压，灵活满足不同应用方案的需要，工作温度宽，适应于工业，民用及军工等各种工作环境。定子和转子引线用颜色编码，简化电气连接，体积较小，设计精良，严格质量管理，LPC系列滑环提供非常平滑的运转，很小的力矩和极低的电气噪声。适合于很多紧凑型设计结构，可广泛应用于闭路监控球形云台，机械人，电气测试设备，展览，显示及医疗设备等工控领域。更可根据客户的特殊要求，专门设计及定制产品。

WXM系列帽式滑环导电环外径为6.5-35.5mm，通路数最高至125路，转速可高达300RPM，部分型号支持1000RPM，金属∕塑胶壳体，旋转轴可选，可提供不同电气通路组合（视频、控制、传感、电源、以太网等），采用国内领先的军工级高标准表面处理工艺，金对金触点，保证极低接触电阻和超长工作寿命，特别适合于中小型系统微弱控制信号。

安装需注意的呢，此系列滑环被设计于以法兰式安装在一个套筒式支架上，转子必须用一种柔韧的连接来同心地驱动（比如橡胶管或螺旋管等）。转子引线在一定转速下可以用来作此驱动，带垫圈的螺丝用于安装滑环，这些垫圈避免法兰过于紧，滑环不能用来承受其所连接的设备重量，旋转的设备应锁死固定以避免把重量加在滑环转子上，滑环应避免受到灰尘及湿气的侵扰。如在室外使用。应安装防护罩，保护所有导线在设备旋转时表面不会受到损伤，排线时应注意到所有线头都不能承重，线头注意勿伤到导线表皮。
