热电偶的种类及结构形成

热电偶的种类及结构形成
浏览量:935 上传更新:2021-03-20

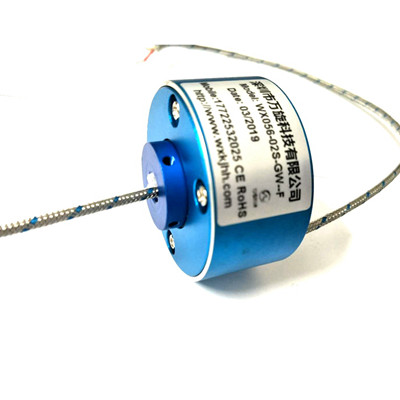

过孔热电偶信号滑环 耐高温200度集电环。通孔滑环采用贵金属纤维刷技术,在较低的摩擦力下,提供可靠的电气接触,可作为动力传输,通孔滑环可以提供任何接口,传输功率,信号或多个并行增加的承载能力。通孔滑环采用模块化组装,可快速,轻松地定制电流,电压,中心孔等。滑环部件使用标准元件来降低成本,提高生产率,是目前应用最广泛的最具成本效益的工业导电滑环。

热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶,它有与其配套的显示仪表可供选用。非标准化热电偶在使用范围或数量级上均不及标准化热电偶,一般也没有统一的分度表,主要用于某些特殊场合的测量。标准化热电偶我国从1988年1月1日起,热电偶和热电阻全部按IEC国际标准生产,并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

热电偶的结构形式为了保证热电偶可靠、稳定地工作,对它的结构要求如下:

组成热电偶的两个热电极的焊接必须牢固;两个热电极彼此之间应很好地绝缘,以防短路;补偿导线与热电偶自由端的连接要方便可靠;保护套管应能保证热电极与有害介质充分隔离。热电偶冷端的温度补偿。


由于热电偶的材料一般都比较贵重(特别是采用贵金属时),而测温点到仪表的距离都很远,为了节省热电偶材料,降低成本,通常采用补偿导线把热电偶的冷端(自由端)延伸到温度比较稳定的控制室内,连接到仪表端子上。导电滑环生产厂家必须指出,热电偶补偿导线的作用只起延伸热电极,使热电偶的冷端移动到控制室的仪表端子上,它本身并不能消除冷端温度变化对测温的影响,不起补偿作用。因此,还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。
