从机械臂到智能产线，解析多场景应用实践,中孔气滑环作为实现旋转部件与固定部件间气、电、液等多介质传输的核心组件，近年来在工业自动化领域应用日益广泛。

本文通过多个实际案例，剖析其设计特点、技术突破与应用价值，为行业提供参考。

机械臂应用：高集成度与紧凑设计的典范

案例背景,

某工业制造商需在机械旋转关节中集成气动驱动与信号传输功能，要求滑环外径≤70mm、支持2路气动通道及多路电信号同步传输，并适应高速旋转工况。

解决方案，

采用中孔20mm气电一体滑环，核心参数包括，气路设计，2路独立气动通道，接口G1/8，最大气压1MPa.电路集成.支持24路信号传输，抗干扰等级达EN 61000-6-2,动态性能：最高转速2000rpm，寿命周期超5千万次旋转。 实施效果，

该滑环成功实现360°无缠绕运动，气路压力损耗降低12%，维护周期延长至2年以上，助力客户生产线效率提升30%。

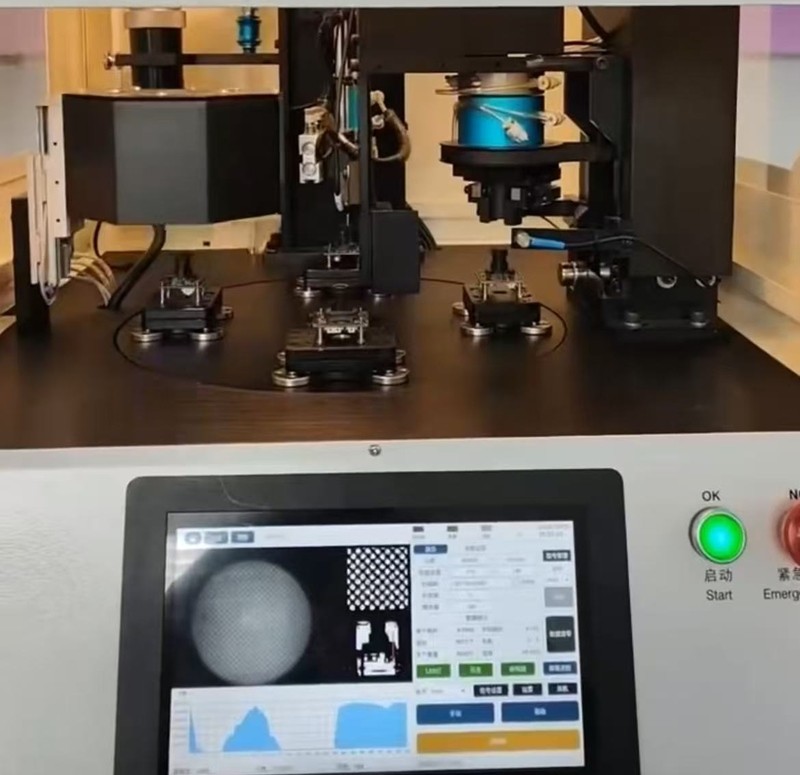

自动聚焦设备：轻量化与小孔径的突破，案例背景

某光学设备厂商需在自动聚焦机中部署内孔20mm的滑环，要求外径≤56mm、支持2路气体传输，且安装便捷以适应狭小空间。 技术亮点

紧凑结构，采用分体式密封技术，将外径压缩至56mm，重量仅0.5KG

模块化接口标配M5气路接头，支持即插即用,低扭矩设计,转动阻力≤0.05N·m，减少设备能耗。客户反馈

,从方案设计到安装调试仅需3天，滑环运行稳定性远超预期，设备故障率下降60%。

行业影响,

该技术已应用于制造产线，实现设备通用性提升50%，维护成本降低35%，成为工业4.0柔性生产的关键组件。

导气滑环定制化服务：灵活应对多样化需求 ，万旋科技推出的中孔导气滑环系列,展现高度定制化能力。

1.通道扩展支持1~24路气动通道，兼容G1/8至G1"多种接口。

2.介质适配,可传输压缩空气、真空、蒸汽等，耐温范围-40℃~150℃。

3. 高速优化,采用陶瓷-石墨摩擦副，转速可达5000rpm，寿命延长至10万小时。

典型应用 ，食品包装机械,通过气动通道控制吸盘动作，提升分拣精度,半导体设备,集成真空传输与信号控制，满足洁净室环境要求。

行业趋势与技术展望，智能化升级,AR远程运维（如万旋科技搭载的智能眼镜指导系统）正成为标准服务,材料革新,航天级碳化硅陶瓷、纳米涂层等新材料的应用，推动滑环耐磨损性提升200%,标准化与定制化并存,企业既提供标模块（如中孔20mm/56mm系列），也支持“1个起订”的个性化需求。

中孔气滑环的技术演进，体现了工业自动化对高精度、高可靠性传输方案的持续追求。从单一气路到多介质复合，从固定参数到智能配置，其创新实践为智能制造提供了底层支撑。未来，随着5G、AI技术与滑环的深度融合，更高效、更智慧的传输解决方案将加速落地。  技术咨询 万旋科技（定制化方案）  。
