超薄PCB滑环产品结构与工艺说明

超薄PCB滑环厚度低至5mm，盘式一体化电路板结构，贵金属镀金触点，低阻低噪音，适配竖向空间受限设备，可传输电源+信号，支持通路、孔径非标定制。

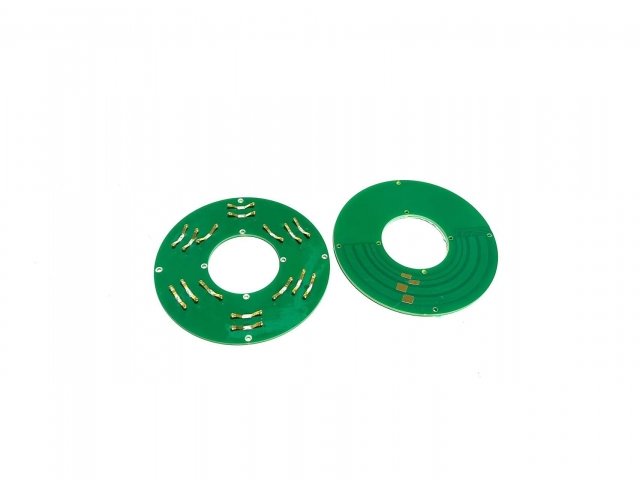

超薄PCB滑环又称盘式电路板滑环，专为设备竖向安装空间狭小、横向空间富余工况研发，整体扁平超薄，最薄厚度可达5mm，采用PCB厚铜基板+贵金属镀金环面、纤维电刷结构，区别常规圆筒滑环，大幅压缩设备轴向高度.

实现360°无限制旋转连续传输电流与精密信号，杜绝线缆缠绕断裂故障。

产品优势

1. 超薄紧凑：扁平盘式结构，厚度5~10mm多规格，嵌入式锁装，节省设备内部竖向空间；

2. 电气稳定：环面超厚铜箔加硬镀金，接触电阻波动小，低电气噪声，动力信号同环不串扰；

3. 低扭免维护：纤维弹片电刷，摩擦粉尘少、扭矩轻盈，长期连续运转免加油保养、使用寿命长；

4. 定制灵活：内孔、外径、通路数、单路电流均可定制，电源通道与信号通道自由组合配比。

应用领域

适配安防监控云台、航拍无人机、精密检测仪器、医疗小型旋转设备、自动化分度工装、小型机器人关节、光学摄像设备等空间受限精密旋转设备。

选型备注

常规内孔12.7mm起订，通路1~24路可选，单路电流0.5A~10A按需调整，支持法兰固定、螺丝粘贴两种安装方式，出厂附带接线标识，现场装配简单便捷。
