产品概述

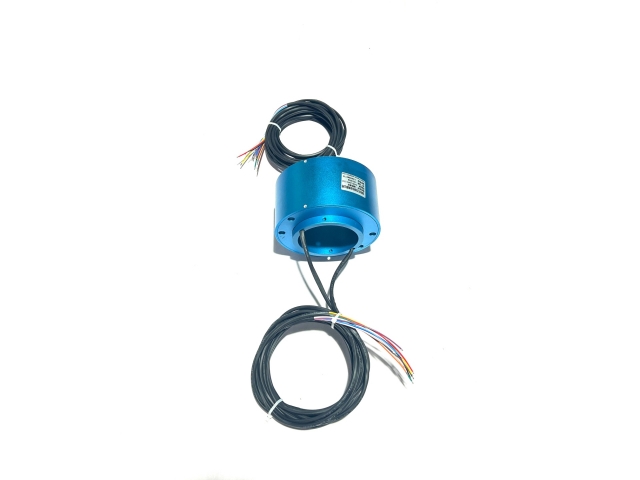

90mm中孔12路10A过孔电滑环属于中大孔径空心轴导电滑环，专为各类带有中心主轴、需要贯穿线缆/气管的旋转机电设备研发设计。中心90mm大通孔可兼容轴径≤90mm的旋转机构，既能满足设备主轴装配需求，也可预留空间排布油管、气管、数据线，一站式解决设备旋转过程中电力传输难题，规避传统线路缠绕、断裂的通病。

核心结构与材质

1. 壳体结构：采用高强度航空铝合金一体成型，轻量化同时兼顾抗冲击、抗氧化能力，表面经过阳极氧化处理，耐磨损、耐腐蚀，适配复杂工业生产环境；整体封闭式结构，防尘防杂物侵入。

2. 接触系统：搭载行业主流贵金属簇刷式接触结构，触点采用多层超硬镀金工艺，多点同步接触设计，相比传统单点电刷，摩擦力更低、运转噪音更小，有效降低机械损耗；接触电阻波动极小，长期运行无短路、断路隐患。

3. 布线设计：12路独立电路分区排布，电路互不干扰，单路稳定承载10A电流，可单独传输动力电源，也可搭配实现多路电源同步输送，兼顾实用性与安全性。

基础技术参数

1. 中心孔径：90mm

2. 产品外径：185mm

3. 通路数量：12路

4. 单路额定电流：10A

5. 额定电压：250VAC/DC

6. 工作温度：-30℃～+80℃

7. 绝缘电阻：≥500MΩ（500VDC环境下）

8. 工作转速：0-300rpm（支持定制高速版本）

9. 适配环境湿度：0%-85%RH（无凝露）

产品核心优势

1. 传输稳定：镀金贵金属触点搭配簇刷接触技术，低电阻低磨损，360°连续旋转无卡顿，无信号跳变、电源断连问题，使用寿命远超普通碳刷滑环。

2. 安装便捷：标准一体化过孔结构，无需额外改装配件，直接套接设备主轴即可完成安装，适配法兰、直装等多种安装方式，降低装配成本。

3. 兼容性强：90mm大通孔设计，除适配旋转导电场景外，可同步贯穿液压管、气动管、信号线，满足气、电、信号一体化传输需求。

4. 高性价比：标准化量产型号，现货充足，支持少量参数微调定制；免维护设计，日常无需加注润滑油，大幅减少后期运维成本。

适用应用场景

广泛适配各类大中型工业旋转设备，涵盖包装缠绕机械、数控加工转台、自动化重载云台、物料卷扬设备、智能仓储旋转机构、医疗仿真设备、中小型风电辅助组件等，是工业自动化旋转系统的核心导电连接件。
