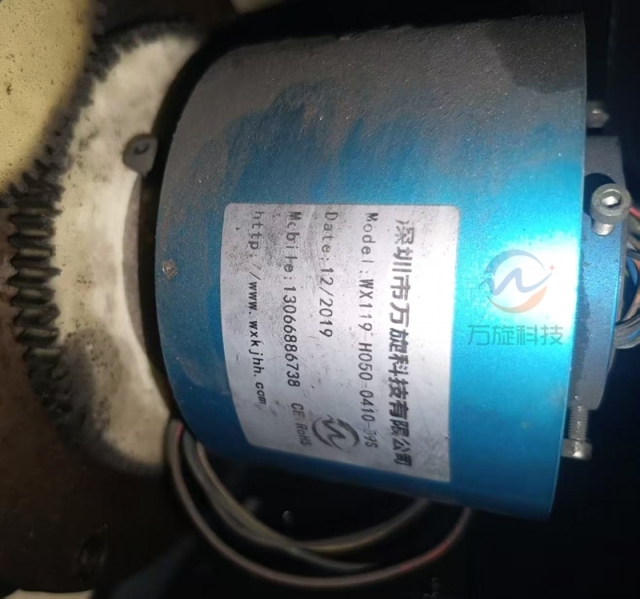

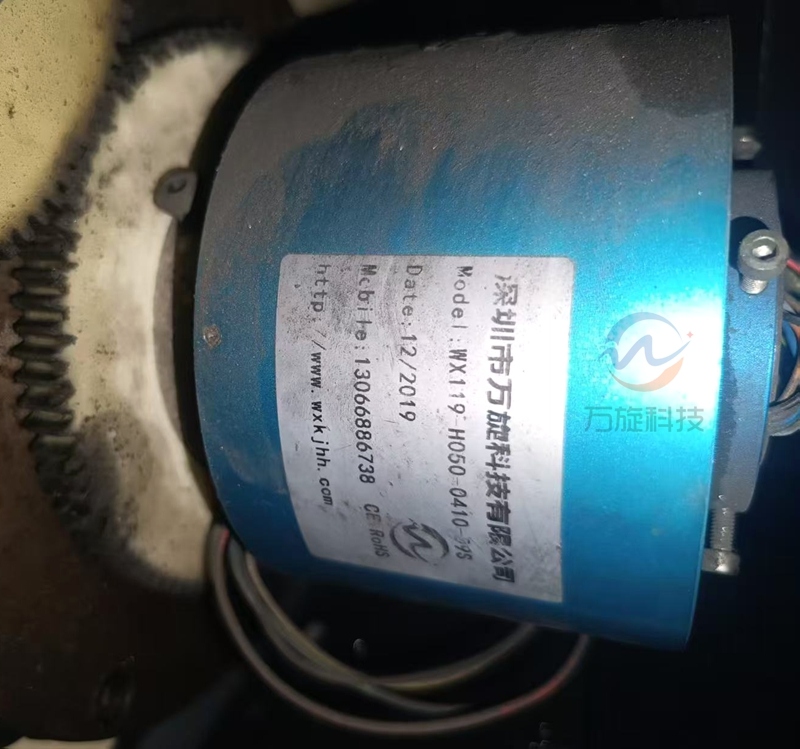

本次安装使用的过孔滑环（空心轴滑环） 是专为带中心传动轴的旋转设备研发的通用型导电传输部件.

区别于帽式滑环，核心优势为中空穿轴结构，可直接套设在设备主轴上，结构紧凑、适配性极强。

产品核心参数与特点

1. 中空过孔设计：支持设备主轴贯穿安装，不占用设备外部空间，无需改机，适配绝大多数旋转工作台、包装机械、云台设备、自动化转台。

2. 稳定传输性能：支持多路电流+信号集成传输，可兼容常规动力电、485信号、控制信号，传输无卡顿、无串扰、低电阻、损耗小。

3. 工业耐用结构：采用精密电刷接触结构，耐磨抗氧化，可长期连续旋转工作，耐高温、抗震动，适配车间复杂工况。

4. 便捷安装结构：转子穿轴固定、定子防转限位，安装简单，适配快速装机与设备改造。

5. 高兼容性：可按需定制中孔尺寸、路数、电流大小、信号类型，通用款可满足大部分中小型自动化设备需求。

现场安装流程（标准实操步骤）

1、安装前准备

清理设备主轴表面灰尘、油污，保证安装接触面平整干净；核对滑环中孔尺寸与设备主轴外径匹配，确认设备电压、路数、信号参数与滑环规格一致，避免错装。

2、滑环穿轴固定

将过孔滑环转子端从设备主轴尾部贯穿套入，调整滑环安装位置，保证滑环与主轴同心居中，无偏移、无倾斜，锁紧转子侧固定螺丝，确保转子与主轴同步旋转，无松动打滑。

3、定子防转限位

固定转子后，将定子防转拨杆/防转片卡入设备固定端，做好限位固定，严禁定子随转子转动，杜绝线材扭转、拉扯，保障旋转运行稳定性。

4、规范布线整理

区分动力线与信号线，整齐排布线束，预留合理走线余量；线束不得紧绷、不得贴合设备旋转部位，避免运转磨损、压伤线材，杜绝短路、断线隐患。

5、通电调试测试

安装完成后手动盘动设备360°多角度旋转，检查无卡顿、无干涉；随后通电空载、带载测试，确认电流供电稳定、信号传输连续，无断连、无跳变，安装调试完成。

安装改造效果

1. 彻底解决缠线问题：实现设备360°无限位连续旋转，完全杜绝线材缠绕、拉扯、断裂故障。

2. 传输性能稳定：运行全程供电、信号零中断、无串扰，设备运行精度与稳定性显著提升。

3. 降低运维成本：滑环耐磨寿命长，无需频繁更换线材，减少停机维修次数，提升设备稼动率。

4. 改机成本低：利用中空穿轴结构直接适配原有设备，无需改动机架与传动结构，改造高效快捷。

适配应用场景

本过孔滑环安装方案通用性极强，广泛适配：自动化旋转工作台、包装灌装机、云台监控设备、光电检测转台、机械设备旋转工位.

中小型自动化旋转设备等需要连续旋转供电传信号的工业设备。

如需定制中孔尺寸、路数、大电流、气电混合、网络信号专用过孔滑环，可提供设备工况参数，一对一匹配适配型号与安装方案。
