中孔2路水滑环，也叫中空双通道水旋转接头，属于流体旋转接头，专为带中心传动轴的旋转冷却设备设计，中心预留通孔，主轴可直接贯穿滑环，无需大幅改动设备机架。

1. 中空穿轴结构：中心通孔，适配设备主轴穿轴安装，结构紧凑，节省设备轴向空间，兼容各类旋转工作台、冷却辊、模具旋转冷却工位。

2. 2路独立水路：双通道独立流道，进水、回水互不串流，介质可输送冷却水、防冻液等冷却介质，满足设备循环冷却需求。

3. 精密密封结构：采用耐磨耐水密封件，低摩擦扭矩，旋转状态下密封可靠，长时间运行不易渗漏；适配常温冷却水工况，可按需定制高温、防腐版本。

4. 安装结构简单：转子紧定螺丝固定在旋转主轴，定子配置止转拨片防随转；标准螺纹接口，方便水管快速对接。

5. 拓展定制：可在2路水路基础上叠加导电滑环，做成水气电一体滑环，同步传输冷却水+动力/信号。

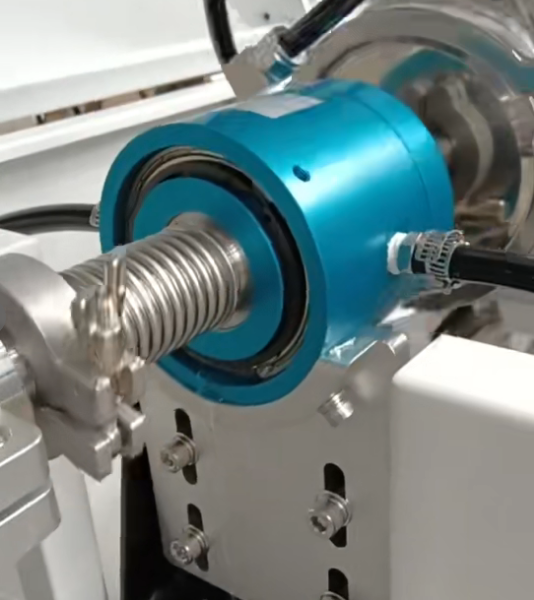

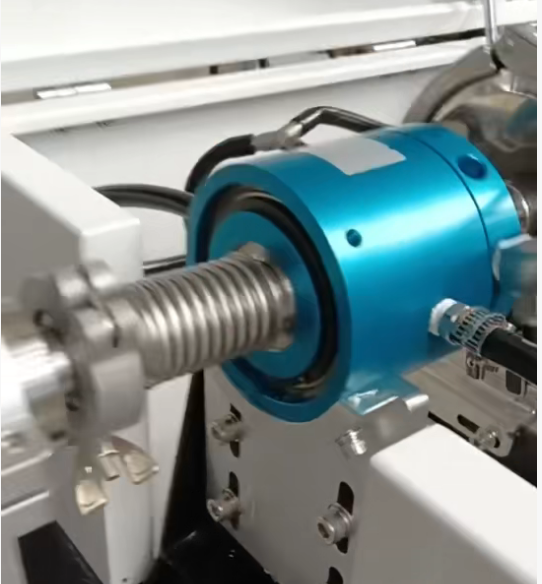

现场安装实操流程

1、安装前期检查

清理主轴表面油污、毛刺；核对滑环中孔内径与主轴外径匹配，确认水路接口规格；检查密封件完好无损伤，确认水路介质、压力、转速符合滑环参数。

2、滑环穿轴，转子固定

将中孔2路水滑环从主轴一端套入，调整滑环位置，保证滑环与主轴同心，避免偏心；均匀锁紧转子紧定螺钉，确保转子和主轴同步旋转，无打滑晃动。

3、定子止转限位

定子端止转拨片卡在设备固定支座，限制定子跟随转子转动；止转机构预留微小浮动余量，不可刚性卡死，防止偏心磨损密封件。

4、管路对接

区分进水口、回水口，连接软管，管路预留缓冲余量，禁止管路硬拉、承受轴向拉力；管路接头缠绕生料带密封，防止接口渗水。

5、试压与旋转调试

先低压通水试压，检查滑环本体、接头位置有无渗漏；手动盘动主轴360°多角度旋转，确认旋转顺畅无卡滞；逐步提升水压至工作压力，带载连续测试，无漏水、水路循环稳定，安装调试完成。

安装改造效果

1. 实现360°无限旋转：解决传统水管缠绕、弯折断裂问题，设备可连续无限制旋转。

2. 密封稳定，杜绝漏水：双通道独立流道，旋转状态下密封可靠，冷却水循环稳定，设备温控精度提升。

3. 改造成本低：中空穿轴设计，直接套入原有主轴，不用大规模修改设备机架，改造周期短。

4. 减少运维成本：耐磨密封组件，使用寿命长，减少管路更换、漏水停机维修，提升设备稼动率。

适用场景

中孔2路水滑环广泛应用于旋转冷却工作台、覆膜冷却辊、模具旋转冷却工位、自动化旋转工装、锂电辊压冷却设备等，需要一边连续旋转、一边输送冷却水的工业设备。

可按需定制不同中孔尺寸、接口规格、耐温防腐、水气电混合集成版本。
